Membuat Vlan Dengan switch menggunakan cisco packet tracer

Halo temen temen disini saya akan membagikan tips "Membuat Vlan Dengan switch menggunakan cisco packet tracer" Seperti sebelumnya saya akan membagikan tips ini dalam bentuk laporan,sambil mengerjakan tugas hehehe.

Tujuan Pembelajaran :

Siswa Mampu Memahami vlan

Siswa mampu membuat vlan dengan switch menggunakan cisco packet tracer

Teori dasar :

Vlan

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. Vlan dibuat dengan menggunakan jaringan pihak ke tiga.

Switch

Switch adalah suatu jenis komponen jaringan komputer yang digunakan untuk menghubungkan beberapa HUB dalam membentuk jaringan komputer yang lebih besar atau menghubungkan komputer-komputer yang memiliki kebutuhan akan bandwidth yang cukup besar.

Alat dan bahan :

- 1 buah pc

- Aplikasi cisco packet tracer

Praktikum 1 :

Pertama pada Cisco Packet Tracer kita akan menggunakan 2 buah pc dan 1 switch. Lalu hubungkan PC dan switch dengan kabel copper straight seperti gambar di bawah ini

ohiya kalian juga harus setting ip seperi digambar

Yang kedua adalah test ping dengan cmd pada aplikasi cisconya

nah jika outputnya seperti itu berati ping sudah berhasil

Praktikum 2:

Nah kali ini kita akan melanjutkan konfigurasinya

Pertama Klik pada switchnya,lalu pergi ke tab CLI

Kedua, tekan enter untuk memulai konfigurasi

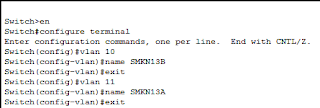

Untuk Pertama kali kia harus memberi nnama pcnya dulu seperti gambar dibawah ini

Switch>en

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#name Pc A

Switch(config-vlan)#exit

Switch(config)#vlan 11

Switch(config-vlan)#name Pc B

Switch(config-vlan)#exit

Switch(config)#

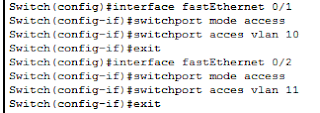

Jika sudah Setting tiap interface seperti ini

Jika sudah ketikan show run, maka hasilanya akan seoerti ini

\

Pembahasan

kedua praktikum berjalan sesuai rencana hanya saja ada beberapa yan saya tdk screenshoot

Kesimpulan

Vlan hanya cocok untuk jaringan 1 gedun seperti sekolah atau kantoran

Daftar Pustaka

Wikipedia
